En tant que fournisseur de presses à cadre de 20 tonnes, on me pose souvent des questions sur les subtilités de leurs systèmes de contrôle. Dans cet article de blog, je vais me plonger dans ce qui rend le système de contrôle d'une appuyez unique à un cadre de 20 tonnes et comment il fonctionne pour assurer un fonctionnement efficace et précis.

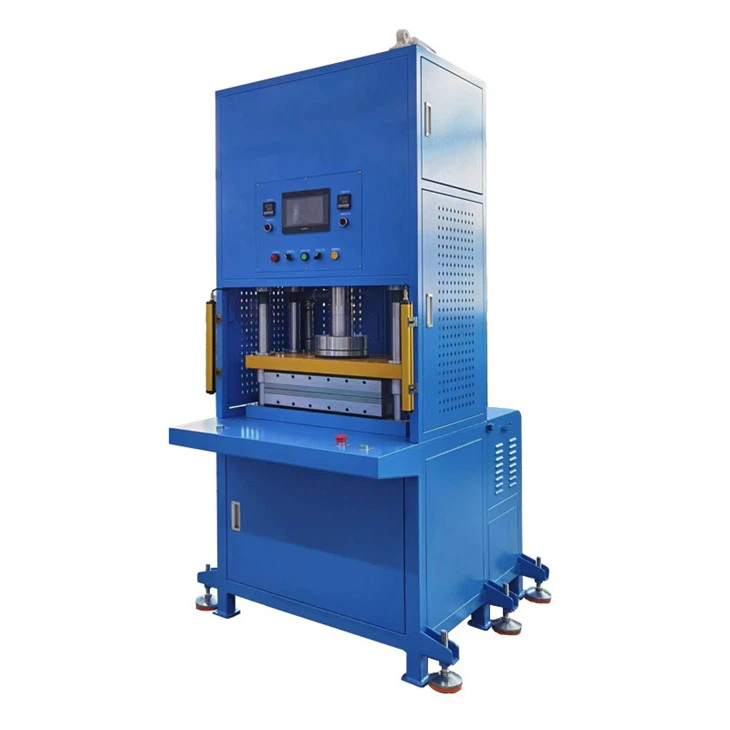

Comprendre les bases d'une presse à cadre de 20 tonnes
Avant de plonger dans le système de contrôle, comprenons brièvement ce qu'est une presse à cadre de 20 tonnes. C'est un type de presse hydraulique avec un cadre en forme de "H", qui offre une excellente stabilité et support pendant le fonctionnement. La capacité de 20 tonnes indique la force maximale qu'elle peut exercer, ce qui le rend adapté à une large gamme d'applications telles que l'estampage métallique, la formation et les opérations d'assemblage.
Composants clés du système de contrôle
1. Unité de puissance hydraulique
L'unité de puissance hydraulique est le cœur du système de contrôle de la presse. Il se compose d'une pompe hydraulique, d'un réservoir de liquide hydraulique et de diverses vannes. La pompe est responsable de la génération de la pression nécessaire pour déplacer le RAM de la presse. Les moteurs électriques entraînent généralement ces pompes et leur vitesse peut être ajustée pour contrôler le débit du fluide hydraulique.
Le réservoir stocke le liquide hydraulique, qui est essentiel pour transmettre la puissance dans le système. Il aide également à dissiper la chaleur générée pendant le fonctionnement. Les vannes, telles que les vannes de commande directionnelles et les soupapes de décharge de pression, jouent un rôle crucial dans la régulation de l'écoulement et de la pression du fluide hydraulique. Les soupapes de commande directionnelles déterminent la direction de l'écoulement du fluide, permettant à la RAM de se déplacer vers le haut et vers le bas, tandis que les soupapes de décharge de pression protègent le système de la pression excessive.
2. Panneau de commande
Le panneau de commande est l'interface de l'opérateur avec la presse. Il contient une variété de commutateurs, de boutons et d'écrans. Les commutateurs sont utilisés pour allumer et désactiver la presse, sélectionner différents modes de fonctionnement (tels que une seule trait ou un coup continu) et contrôler la vitesse de la RAM. Les boutons peuvent être utilisés pour des fonctions spécifiques telles que l'arrêt d'urgence ou le jogging du RAM à des fins de configuration.
L'affichage sur le panneau de configuration fournit des informations importantes sur le fonctionnement de la presse, telles que la pression actuelle, la position de la RAM et tous les messages d'erreur. Les panneaux de contrôle modernes utilisent souvent la technologie Touch - Screen, ce qui permet aux opérateurs d'interagir plus facilement avec le système et d'accéder aux fonctionnalités avancées.
3. Capteurs
Les capteurs font partie intégrante du système de contrôle, fournissant une rétroaction réelle pour assurer un fonctionnement précis. Les capteurs de position sont utilisés pour déterminer la position exacte de la RAM. Ces informations sont cruciales pour contrôler la profondeur de la presse, ce qui est essentiel pour obtenir des résultats cohérents dans l'estampage et la formation des opérations.
Les capteurs de pression surveillent la pression hydraulique dans le système. Ils peuvent détecter toutes les fluctuations anormales de pression, ce qui peut indiquer un problème avec la pompe hydraulique, les vannes ou d'autres composants. En surveillant en continu la pression, le système de contrôle peut ajuster le fonctionnement de la presse pour maintenir des performances optimales et éviter d'endommager l'équipement.
Comment fonctionne le système de contrôle
Le fonctionnement de la pression de trame de 20 tonnes commence lorsque l'opérateur active l'interrupteur d'alimentation du panneau de commande. Le moteur électrique démarre alors la pompe hydraulique, qui commence à tirer du liquide hydraulique du réservoir et à la presser.
L'opérateur peut sélectionner le mode de fonctionnement souhaité, tel que une seule trait ou un coup continu, en utilisant les commutateurs du panneau de commande. En mode unique, le RAM se déplace vers le bas pour effectuer une seule opération de pressage, puis revient à sa position d'origine. En mode continu - TRAP, le RAM se déplace à plusieurs reprises de haut en bas à un intervalle de réglage.
Une fois le mode de fonctionnement sélectionné, l'opérateur peut régler la pression et la longueur de course souhaitées. Le système de contrôle utilise les capteurs pour surveiller la position de la RAM et la pression hydraulique. Au fur et à mesure que la RAM descende, le capteur de position envoie des signaux au panneau de commande, qui compare la position réelle avec la valeur définie. S'il y a une déviation, le système de commande ajuste l'écoulement du liquide hydraulique à l'aide des vannes de commande directionnelles pour garantir que la RAM atteint la position correcte.
De même, le capteur de pression surveille la pression hydraulique. Si la pression dépasse la valeur définie, la soupape de décharge de pression s'ouvre pour libérer la pression excessive, protégeant le système des dommages. Si la pression est trop faible, le système de contrôle peut augmenter la vitesse de la pompe hydraulique pour augmenter la pression.
Avantages du système de contrôle
1. Précision et précision
Le système de commande de la presse à cadre de 20 tonnes permet un contrôle précis de la position de la RAM et de la pression hydraulique. Cette précision est essentielle pour produire des pièces de haute qualité avec des dimensions cohérentes. Que vous tamponniez une petite pièce métallique ou formiez un grand composant, la presse peut être ajustée pour répondre aux exigences exactes du travail.
2. Sécurité
La sécurité est une priorité absolue dans tout cadre industriel. Le système de commande de la presse à cadre de 20 tonnes comprend plusieurs caractéristiques de sécurité. Le bouton d'arrêt d'urgence du panneau de commande permet à l'opérateur d'arrêter immédiatement la presse en cas d'urgence. La soupape de décharge de pression protège le système de la pression excessive, en réduisant le risque de défaillance de l'équipement et des blessures potentielles.
3. Flexibilité
Le système de contrôle offre un degré élevé de flexibilité. Les opérateurs peuvent facilement modifier le mode de fonctionnement, les paramètres de pression et la longueur de course pour s'adapter à différents types de travaux. Cette flexibilité rend la presse à cadre de 20 tonnes adaptée à une large gamme d'applications, de la production à petite échelle à la fabrication à grande échelle.
Comparaison avec des presses hydrauliques plus élevées
Bien que la presse à cadre de 20 tonnes soit une machine polyvalente et fiable, il existe des situations où des presses hydrauliques plus élevées peuvent être nécessaires. Par exemple, si vous avez besoin d'effectuer des opérations lourdes de tamponnage ou de formation, une [50 tonnes hydrauliques de presse] (/ hydraulique - presse / 50 - tonne - hydraulique - presse / 100 - tonne - hydraulique - Press.html), ou [55 tonnes hydrauliques] (/ hydraul - ton - ou [55 tonnes hydraulique hydraulique - pression.html) peut être plus approprié.
Les presses à capacité plus élevée ont généralement des unités de puissance hydrauliques plus puissantes et des systèmes de contrôle plus importants pour gérer la force et la complexité accrues des opérations. Cependant, les principes de base du système de contrôle restent les mêmes, avec des capteurs, des vannes et un panneau de commande travaillant ensemble pour assurer un fonctionnement efficace et précis.
Contact pour l'achat et la négociation
Si vous êtes intéressé à acheter une presse à cadre de 20 tonnes ou à avoir des questions sur son système de contrôle, n'hésitez pas à nous contacter. Notre équipe d'experts est prête à vous aider à trouver la bonne solution pour vos besoins spécifiques. Nous pouvons fournir des informations détaillées sur la presse, ses fonctionnalités et le système de contrôle, ainsi que des conseils sur l'installation, le fonctionnement et la maintenance.
Références
- "Hydraulic Press Technology Handbook", Industrial Press Inc.
- "Systèmes de contrôle pour les processus de fabrication", McGraw - Hill Education
